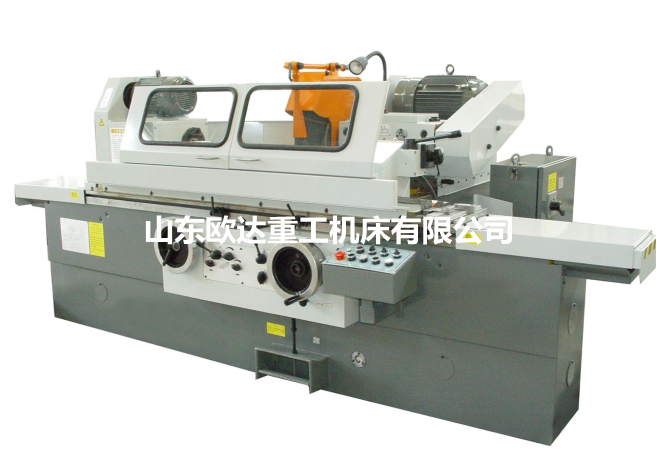

M1332B外圓磨床 1332B外圓磨床
時間:2024-01-09 09:55 來源:http://www.sjizyls.cn 作者:數控車床生產廠家
M1332B外圓磨床可根據客戶要求訂做不同顏色及精度：
(1)主要規格
|
M1332B外圓磨床機床規格 |
φ320×1000㎜ |
|
可磨直徑 |
用中心架 |
最小φ10㎜、最大φ60㎜ |
|
不用中心架 |
最小φ8㎜、最大φ320㎜ |
|
工件最大重量 |
150㎏ |
|
在尾架上修整砂輪時最大磨削長度 |
750㎜ |
|
最大磨削長度 |
1000㎜ |
|
中心高 |
180㎜ |
|
頂尖距 |
1000㎜ |
|
頭架頂尖(莫氏) |
#5 |
|
尾架頂尖(莫氏) |
#4 |
(2)一般性能
|
M1332B外圓磨床尾架套筒手動移動量 |
30㎜ |
|
手動最小進給量 |
0.0025㎜ |
|
半自動周期進給磨削循環 |
有 |
|
砂輪自動修整和自動補償進給 |
無 |
|
半自動切入磨削循環 |
無 |
(3)工作臺
|
M1332B外圓磨床最大縱向移動量 |
1050㎜ |
|
手輪一轉工作臺移動量 |
6㎜ |
|
上工作臺最大回轉角度 |
順時針3°逆時針5° |
|
液壓傳動速度 |
0.1～4 m/min |
(4)頭架
|
M1332B外圓磨床主軸回轉的可能性 |
不可能 |
|
體座回轉的可能性 |
不可能 |
|
主軸轉速 50 Hz |
27、94、129、55、190、261 r/min |
(5)砂輪架
|
M1332B外圓磨床砂輪尺寸(外徑×寬度×內徑) |
最大φ600×75×φ305㎜
磨耗至φ450×75×φ305㎜
最大寬度75㎜ |
|
砂輪線速度 |
35 m/s |
|
主軸轉速 |
1100 r/min |
|
絲桿最大移動量 |
231㎜ |
|
快速進退量 |
50㎜ |
|
體座回轉可能性 |
不可能 |
|
手輪一轉砂輪架移動量 |
粗2㎜、精0.5㎜ |
|
手輪一格砂輪架移動量 |
粗0.01㎜、精0.0025㎜ |
(6)液壓系統
|
M1332B外圓磨床主油路調整壓力 |
0.9～1.1 MPa |
|
潤滑油路調整壓力 |
0.1～0.15 Mpa |
|
油泵 |
流量 |
16 L/min |
|
壓力 |
2.5 MPa |
(7)冷卻系統
|
M1332B外圓磨床型式 |
AYB-50GC |
|
流量 |
50 L/min |
(8)機床電機總功率 14KW
|
M1332B外圓磨床外圓電機功率 |
11 KW |
|
頭架電機功率 |
0.75 / 1.5 KW |
|
液壓泵電機功率 |
0.75 KW
1.1 KW |
|
冷卻泵電機功率 |
0.2 KW
|
|
